水圧サポート
販売リース

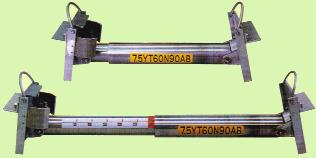

水圧サポートは地上から取り外しがスピーディに出来る安全な仮設機材です。

特徴

1. 本体ベースをアルミニウム製とし軽量化を図りました。
2. ロッドの伸びが一目でわかるストローク表示を付けています。
3. ベース面は前後左右に可傾する新構造を採用し、腹起しに無理なく接触します。
4. ストローク限界で使用されてもピストンロッドが飛び出すことはありません。
5. ポンプはコンパクトにまとめホース格納リール付としました。
型 番 耐力(tf) 切梁長さ(mm) ストローク(mm) 重量約(kgf) 所要水量(ml)
最小 最大
NWS45-65 7.5 450 650 200 8.5 458
NWS60-90 7.5 600 900 300 9.5 687
NWS80-130 7.5 800 1300 500 11.5 1145
NWS110-180 7.5 1100 1800 700 15.6  1603
 NWS150-210  10  1500  2100  600 26.0   2052





形 式 型 番 長さ
(mm)
重量
約(kgf)
備 考
スペーサー NS-50AB 500 4 NWS150-210と使用して調整長2000~2600、耐圧10tf。
NS-100AB 1000 7  NWS150-210と使用して調整長2100~3100、耐圧5tf。

※ NWS150-210にのみ使用できます。





形 式 型 番 長さ
(mm)
重量
約(kgf)
備 考

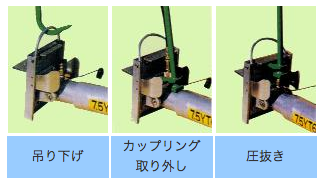

ハンドル棒 NH-600AB 650 0.7 ●サポートの圧抜き
●ホースの取り外し
●サポートの持ち上げ
NH-1000AB 1050 1.1
